वायरलेस पोर्टेबल इंटरएक्टिव व्हाइटबोर्ड सीई एफसीसी प्रमाण पत्र


IBX-U3 Porतालिका अल्ट्रासाउंडइंटरैकTive व्हाइटबोर्ड (वायरलेस संस्करण)

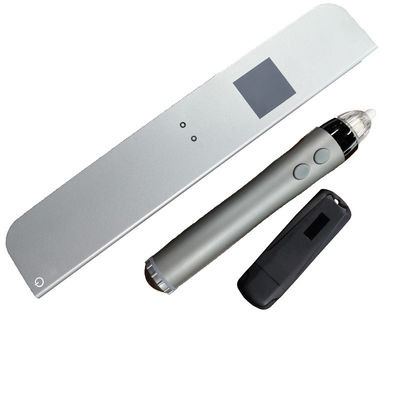

1. उत्पाद संरचना

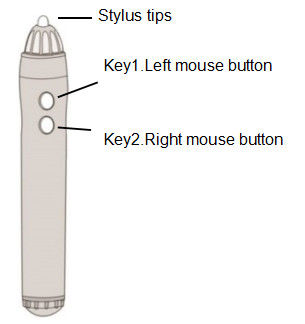

इंटरएक्टिव स्टाइलस:

EWB सेंसर:

ईडब्ल्यूबी सेंसर को लेखन बोर्ड के आसपास किसी भी स्थिति में रखा जा सकता है।
स्थापना स्थिति के पहले उपयोग या परिवर्तन के बाद अंशांकन ऑपरेशन की आवश्यकता होती है।
USB केबल को कंप्यूटर या पावर एडॉप्टर से कनेक्ट करके आंतरिक बैटरी चार्ज की जाती है।

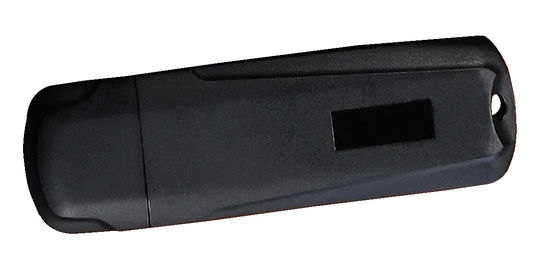

वायरलेस डोंगल:

EWB सेंसर द्वारा भेजे गए डेटा को प्राप्त करने के लिए कंप्यूटर USB इंटरफ़ेस कनेक्ट करें
* बिजली अनुकूलक:

ईडब्ल्यूबी सेंसर आंतरिक बैटरियों को चार्ज करना, अगर कंप्यूटर यूएसबी इंटरफेस के साथ चार्ज किया जाता है, तो इस सहायक उपकरण की आवश्यकता नहीं है (पावर एडाप्टर के बिना पैकेज)

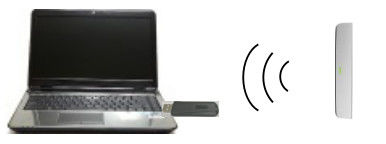

2. संयोजकता
USB केबल या वायरलेस डोंगल

3. विनिर्देशों
इंटरएक्टिव स्टाइलस:
बैटरी: 1 एए 1.5 वी बैटरी
या 1 एए 1.2 वी रिचार्जेबल बैटरी
या 1 एए 3.6 वी रिचार्जेबल बैटरी
बैटरी जीवन: 30-60 घंटे
आयाम: 152 मिमी * 25 मिमी
वजन: 50 ग्रा
(बैटरी के बिना पैकेज)
EWB सेंसर :
पीसी सिस्टम: विंडोज, मैक
कार्य क्षेत्र: 3 मी * 1.5 मी
पावर: यूएसबी या आंतरिक बैटरी
बैटरी जीवन: 5 घंटे के लिए 3 घंटे का चार्ज समय
आयाम: 227 मिमी * 43 मिमी * 11 मिमी
वजन: 100 ग्रा
बिजली की खपत: 0.5 डब्ल्यू
ट्रैकिंग तकनीक: अल्ट्रासाउंड
वायरलेस तकनीक: ब्लूटूथ
वायरलेस पावर: <10mW
वायरलेस डोंगल:
पीसी सिस्टम: विंडोज, मैक
पावर: यूएसबी
वायरलेस तकनीक: ब्लूटूथ
वायरलेस पावर: <10mW
बिजली अनुकूलक:
INPUT: AC100-240V, 50 / 60Hz, 0.5A
OUPUT: DC5V, mA500mA



4. ऑपरेशन
पर ट्यून करें
ऊपरी बाएं कोने में लंबे समय तक प्रेस पावर साइन, चालू करें
ट्यून बंद
ऑन-स्टेट, ऊपरी बाएँ कोने में पावर साइन को बंद करने के लिए दबाएँ।
(बिना किसी ऑपरेशन के 30 मिनट के बाद स्वचालित रूप से बंद)
कैलिब्रेशन
जब EWB सेंसर की स्थिति, प्रोजेक्टर की स्थिति और क्षेत्र पहली बार बदलते हैं, तो कैलिब्रेशन ऑपरेशन की आवश्यकता होती है।

• EWB सेंसर चालू करें और USB या वायरलेस के माध्यम से कंप्यूटर से कनेक्ट करें।
• EWB संवेदी सामने के अंत के केंद्र के पास 2 सेमी त्रिज्या अर्धवृत्त में 3 सेकंड से अधिक के लिए स्टाइलस की 2 दबाएँ।बजर ध्वनि सुनें और अंशांकन मोड में प्रवेश करने का संकेत दें।इस बीच, स्क्रीन पर सूचक पहले अंशांकन बिंदु की स्थिति में कूदता है।

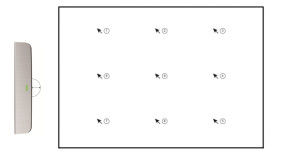

• जैसा कि ऊपर प्रोजेक्शन स्क्रीन में दिखाया गया है, तीर द्वारा इंगित बिंदु अंशांकन बिंदु की स्थिति है।स्टाइलस की नोक के साथ अंशांकन बिंदु पर क्लिक करें।यदि वर्तमान अंशांकन बिंदु सफल होता है, तो एक क्लिक सुनाई देगा।उसी समय, सूचक अगले अंशांकन बिंदु पर कूदता है।जब सभी नौ अंशांकन बिंदु पास हो जाते हैं, तो अंशांकन की सफलता को इंगित करने के लिए तीन क्लिक सुनाई देंगे।
• यदि अंशांकन ऑपरेशन गलत है, तो कृपया स्टाइलस के की 1 को 2 सेकंड से अधिक समय तक दबाए रखें, दो छोटी ध्वनियां सुनें, और एक ही समय में अंशांकन मोड से बाहर निकलें।
• कैलिब्रेशन मोड में, यदि 30 सेकंड से अधिक के लिए कोई ऑपरेटिंग स्टाइल नहीं है, तो दो छोटी आवाज़ें सुनी जाती हैं और अंशांकन मोड स्वचालित रूप से बाहर निकल जाता है।

5. संकेतक स्थिति प्रकाश
प्रकाश बंद: बिजली बंद
लाल बत्ती: पावर ऑन या फुल चार्ज
लाल बत्ती चमकती: लो बैटरी
हरी बत्ती: सामान्य लेखन
हरी बत्ती चमकती: बैटरी चार्ज हो रहा है
नारंगी प्रकाश: वायरलेस डिस्कनेक्ट
6. पैकेज सामग्री
1 इंटरएक्टिव स्टाइलस
1 EWB सेंसर
1 वायरलेस डोंगल:
1 USB केबल चार्ज के लिए
1 बढ़ते प्लेट
1 चिपकने वाली स्ट्रिप्स
5 स्टाइलस टिप्स
